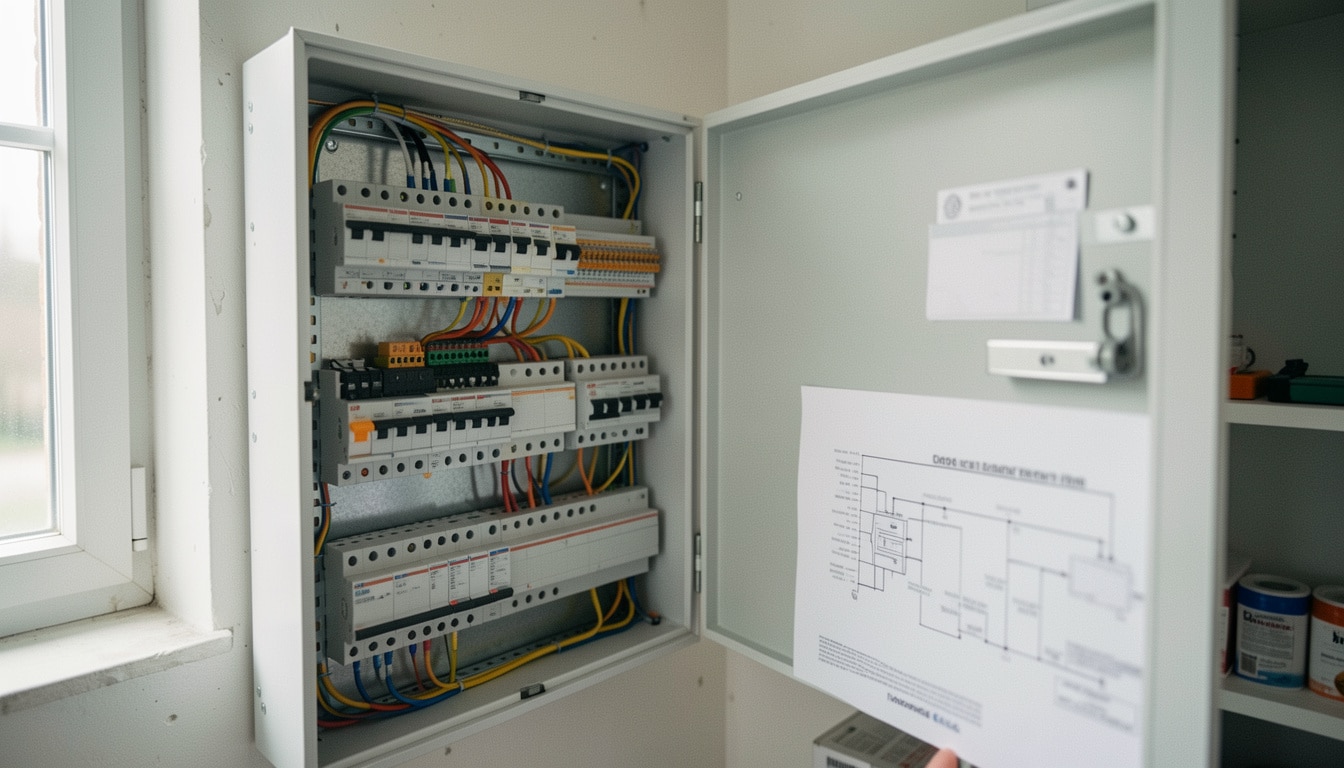

Tableau électrique triphasé : rôle, schéma et choix

Quand votre maison tire plus de courant qu’un simple circuit ne peut en supporter, la solution devient vite concrète. Un tableau électrique triphasé représente la base d’une alimentation plus robuste, capable de répartir l’énergie sur plusieurs circuits et de sécuriser les usages exigeants. Il joue un rôle central dans l’installation électrique, car il permet de gérer la puissance, d’éviter les coupures inutiles et d’assurer une protection adaptée. En pratique, ce tableau électrique triphasé facilite la lecture du schéma, renforce la sécurité et accompagne aussi bien un foyer qu’un atelier.

Dans un logement chauffé à l’électrique, dans un atelier avec une machine gourmande, ou dans un local professionnel, le tableau devient vite l’élément qu’on observe en premier. Avec une alimentation triphasée, chaque phase doit être pensée avec méthode, surtout si vous comparez cette solution à un réseau monophasé. Le courant circule alors de façon plus équilibrée, ce qui améliore la stabilité électrique et aide à mieux exploiter la puissance disponible.

Qu’est-ce qu’un tableau triphasé et à quoi sert-il ?

Le tableau triphasé est le centre de répartition d’une installation électrique alimentée par trois phases. Il distribue le courant vers les circuits, protège chaque départ et organise l’alimentation du logement ou de l’atelier. Dans une configuration triphasée, le tableau électrique doit aussi gérer le neutre, les protections et la puissance disponible sans déséquilibrer les usages. C’est particulièrement utile quand une machine, un chauffage ou plusieurs équipements demandent plus d’intensité qu’une alimentation classique.

Un tableau électrique triphasé sert donc à rendre l’installation plus lisible et plus sûre. Dans une maison, il accompagne souvent un besoin de chauffage important ou des appareils répartis sur plusieurs zones. Dans un atelier, il alimente une machine-outil, une prise dédiée ou un compresseur. Dans un local pro, il aide à encaisser des pointes de puissance sans faire sauter toute la ligne. Le tableau électrique triphasé devient alors un vrai chef d’orchestre, avec une logique simple : chaque phase reçoit une part de charge cohérente.

Une base simple pour comprendre l’alimentation triphasée

L’alimentation triphasée repose sur trois phases qui se partagent la charge électrique. Le courant n’est plus porté par une seule ligne, ce qui permet d’absorber davantage de puissance et de mieux alimenter certains appareils. Un tableau adapté répartit les circuits sur ces trois phases afin d’éviter qu’une seule phase ne supporte tout l’effort. Cette organisation électrique est précieuse dès qu’un logement ou un atelier combine plusieurs usages simultanés.

Les usages concrets dans un logement ou un atelier

Dans la pratique, le tableau triphasé se retrouve souvent dans quatre cas très concrets :

• une maison avec chauffage électrique et plusieurs circuits séparés ;
• un atelier équipé d’une machine puissante ou d’un outillage fixe ;
• un local professionnel avec des besoins de puissance réguliers ;
• une installation qui doit mieux répartir le courant sur chaque phase.

Vous voyez l’idée : plus les besoins montent, plus le tableau électrique triphasé devient pertinent. Il ne s’agit pas seulement de “mettre plus gros”, mais de répartir intelligemment l’énergie pour garder une installation stable et durable.

Monophasé ou triphasé : comment choisir le bon type d’alimentation ?

Le choix entre monophasé et triphasé dépend surtout de la puissance réellement nécessaire dans le logement. Une installation monophasée suffit souvent pour un foyer standard, avec chauffage modéré et appareils courants. Le triphasé devient intéressant quand la puissance monte, quand une machine spécifique doit fonctionner correctement ou quand plusieurs usages électriques cohabitent. Dans un tableau électrique, cette différence change tout : la répartition des phases, le passage du courant et la façon dont l’installation encaisse les pics.

Le monophasé reste simple à comprendre et à gérer dans un logement classique. Le triphasé, lui, apporte davantage de marge pour les appareils gourmands, mais il demande une installation plus rigoureuse. Si vous avez une plaque puissante, un chauffage conséquent ou une machine atelier, la question mérite d’être posée avec précision. Le bon choix n’est pas théorique : il dépend de vos usages, de la puissance souscrite et de la manière dont votre tableau électrique est câblé.

Les différences utiles à retenir au quotidien

Le monophasé alimente la plupart des logements avec une seule phase et un courant plus simple à répartir. Le triphasé distribue l’effort sur trois phases, ce qui améliore l’équilibre de l’installation électrique quand la puissance augmente. Dans un foyer, le monophasé suffit souvent pour le chauffage léger, l’éclairage et les appareils du quotidien. Dans un contexte plus exigeant, le triphasé limite les surcharges et stabilise mieux le fonctionnement du tableau électrique.

Quand il vaut mieux passer d’un système à l’autre

Il peut être pertinent de passer d’un système à l’autre si votre logement évolue, si vous ajoutez un chauffage plus puissant ou si une machine impose une alimentation différente. Le passage du monophasé au triphasé est souvent envisagé lors d’une rénovation, tandis que l’inverse peut simplifier une installation devenue surdimensionnée. Avant de passer, il faut vérifier la puissance réellement consommée, la compatibilité des appareils et la logique du tableau électrique existant. Un bon diagnostic évite bien des surprises.

Comment lire le schéma d’un coffret triphasé ?

Le schéma d’un coffret triphasé se lit en repérant d’abord la structure générale du tableau électrique. Chaque rangée accueille des modules, des disjoncteurs et des différentiels qui protègent les circuits. Les fils de phase, le neutre et les liaisons de section adaptée suivent une logique précise, souvent organisée par rangée pour simplifier la lecture. Un coffret bien présenté permet de comprendre en quelques minutes quel module protège quel circuit électrique.

Pour lire un schéma, il faut identifier les accessoires modulaires, les protections et la place de chaque départ. Le tableau électrique triphasé s’organise souvent en plusieurs rangées, avec un différentiel en tête puis des disjoncteurs divisionnaires associés aux circuits. Cette lecture devient plus claire quand on distingue les trois phases et que l’on comprend comment les fils sont répartis. Un plan de câblage simple montre alors la circulation électrique sans ambiguïté, même dans un coffret dense.

Les éléments à repérer avant de commencer

Avant toute lecture, repérez le coffret, les rangées, les modules et les protections principales. Le schéma d’un tableau électrique triphasé indique souvent le différentiel en amont, puis les disjoncteurs associés aux circuits. Les fils de phase et le neutre doivent être clairement identifiés, tout comme la section des conducteurs si le plan est détaillé. Cette première lecture évite de confondre un accessoire de commande avec une protection réelle.

La logique de répartition sur les trois phases

La répartition sur les trois phases vise à équilibrer les charges du tableau. Un circuit de chauffage peut être placé sur une phase, une machine sur une autre, et les circuits légers sur la troisième. Le schéma montre alors comment chaque module alimente un départ différent sans concentrer tout le courant au même endroit. Cette logique électrique rend le tableau plus stable et plus facile à exploiter au quotidien.

Pourquoi l’équilibrage des phases est-il si important ?

L’équilibrage des phases est important parce qu’il évite qu’une seule phase supporte trop de charge. Dans un tableau électrique triphasé, une mauvaise répartition peut provoquer des disjonctions, chauffer les conducteurs et perturber le fonctionnement de l’alimentation. Quand le courant est mieux réparti, l’équilibre général s’améliore, la puissance disponible est mieux utilisée et les appareils travaillent dans de meilleures conditions. C’est un point clé pour une installation électrique durable.

Une machine puissante, un chauffage électrique ou plusieurs circuits mal répartis peuvent créer un déséquilibre visible. Le tableau électrique doit alors compenser une charge trop forte sur une phase pendant que les autres restent sous-utilisées. Cette situation n’est pas seulement gênante : elle peut aussi réduire la stabilité de l’installation triphasée. En clair, l’équilibrage protège le confort d’usage et la longévité des équipements.

Répartir les appareils sans surcharger une phase

Pour répartir les appareils sans surcharge, il faut regarder la puissance de chaque circuit et non seulement le nombre d’appareils. Un chauffage, une machine ou une prise dédiée ne pèsent pas pareil sur le tableau électrique. L’objectif est de placer les gros consommateurs sur des phases différentes, puis de compléter avec des charges plus légères. Cette méthode simple limite les écarts et améliore l’équilibre de l’installation triphasée.

• ne pas regrouper tous les chauffages sur une seule phase ;
• éviter de placer deux machines gourmandes sur le même départ ;
• répartir les prises de service avec logique ;
• contrôler la puissance avant d’ajouter un nouvel appareil.

Les signes d’un déséquilibre à surveiller

Un déséquilibre se voit souvent par des coupures répétées, un disjoncteur qui déclenche sans raison apparente ou une phase plus sollicitée que les autres. Le tableau électrique triphasé peut aussi montrer des écarts de comportement entre circuits, surtout si un chauffage ou une machine démarre en même temps qu’un autre appareil. Quand cela arrive, il faut revoir la charge et l’équilibre général avant que le problème ne s’installe.

Rénovation d’un tableau électrique triphasé : les étapes à suivre

La rénovation d’un tableau électrique triphasé commence toujours par un diagnostic clair de l’existant. Avant d’ouvrir le coffret, il faut repérer les circuits, vérifier l’état des fils et identifier les protections à conserver ou à remplacer. Une rénovation bien menée permet de moderniser l’installation électrique, de gagner en lisibilité et de remettre chaque module au bon endroit. Dans un chantier de rénovation, la préparation compte autant que le recâblage.

Une rénovation propre se déroule étape par étape, sans précipitation. Le tableau doit être mis hors tension, le coffret démonté avec méthode, puis les circuits repris un à un. Le respect de la norme et la vérification des différentiels restent essentiels pour éviter une erreur de branchement. Sur une heure de travail, la préparation peut prendre plus de temps que la dépose, mais c’est souvent ce qui garantit un résultat fiable.

Préparer le chantier et sécuriser l’intervention

La préparation du chantier consiste à couper l’alimentation, contrôler l’absence de tension et baliser la zone de travail. Dans une rénovation électrique, cette étape évite les mauvaises surprises au moment de toucher le coffret. Il faut aussi prévoir les outils, les repères de câblage et les nouveaux modules à installer. Un tableau bien préparé réduit le risque d’erreur et facilite la suite de l’intervention.

Voici les étapes d’une rénovation propre :

• diagnostiquer l’installation électrique et repérer les circuits ;
• mettre le tableau hors tension et sécuriser le chantier ;
• déposer l’ancien coffret avec méthode ;
• reprendre le câblage et remplacer les modules usés ;
• vérifier chaque disjoncteur et chaque différentiel avant remise en service.

Reprendre le câblage et vérifier chaque circuit

La reprise du câblage demande de suivre une logique claire pour chaque rangée et chaque module. Les fils doivent être correctement identifiés, les protections adaptées à la norme et les différentiels testés avant la remise en service. Dans une rénovation de tableau électrique, il faut aussi vérifier que chaque circuit correspond bien à sa phase et que le coffret reste lisible. Cette rigueur évite les pannes dès les premiers jours d’usage.

Les erreurs fréquentes et les bons réflexes de sécurité

La sécurité électrique dépend souvent de gestes simples, mais une erreur de câblage peut suffire à tout compliquer. Dans un tableau électrique triphasé, confondre deux fils, mal placer un disjoncteur ou négliger un différentiel peut provoquer une coupure, voire une panne plus sérieuse. Le respect de la norme, le choix d’un accessoire adapté et la vérification du courant restent indispensables avant toute intervention.

Une erreur fréquente consiste à mélanger les phases sans logique ou à sous-estimer la protection nécessaire pour un circuit. Un tableau mal câblé devient vite instable, surtout si le neutre n’est pas correctement traité. Les fils doivent être repérés, les accessoires étanches quand le contexte l’exige, et la sécurité doit rester la priorité absolue. Un simple oubli peut transformer une rénovation en problème récurrent.

Les fautes de câblage qui reviennent le plus souvent

Les fautes de câblage les plus courantes sont faciles à reconnaître une fois qu’on les connaît. Elles concernent souvent le mauvais ordre des fils, l’oubli d’un différentiel, l’absence de repérage des phases ou un accessoire mal fixé dans le tableau. Un disjoncteur mal choisi ou un raccordement trop rapide peut aussi créer une erreur durable dans l’installation électrique. Mieux vaut prendre quelques minutes de plus que corriger une panne répétitive.

• inverser deux fils de phase lors du raccordement ;
• oublier de tester le différentiel après intervention ;
• poser un accessoire sans vérifier son indice étanche ;
• négliger la norme de section des conducteurs.

Les réflexes simples pour travailler en sécurité

Pour travailler en sécurité, il faut couper l’alimentation, contrôler l’absence de courant et ne jamais intervenir sur un tableau électrique sous tension. Le port d’un outillage adapté, la vérification du disjoncteur général et le contrôle visuel des fils limitent les risques. Dans une installation électrique triphasée, la prudence est encore plus importante, car plusieurs phases coexistent et les erreurs se paient vite.

FAQ – Questions fréquentes sur une installation triphasée

Comment savoir si mon installation est en triphasé ?

Le tableau électrique d’une installation triphasée présente généralement trois phases distinctes, souvent repérables sur le schéma ou au niveau du disjoncteur de branchement. Vous pouvez aussi observer un coffret où les circuits sont répartis sur plusieurs lignes d’alimentation. En cas de doute, un contrôle visuel du tableau ou une vérification par un professionnel permet d’identifier rapidement le type d’alimentation électrique.

Pourquoi mon tableau disjoncte-t-il souvent ?

Un tableau disjoncte souvent quand une phase est trop chargée, qu’un appareil provoque un défaut ou qu’un disjoncteur est mal dimensionné. Dans une installation triphasée, un mauvais équilibrage peut aussi déclencher des coupures répétées. Il faut alors vérifier la puissance appelée, le courant sur chaque phase et l’état des protections électriques.

Peut-on passer du triphasé au monophasé ?

Oui, il est possible de passer du triphasé au monophasé si la puissance nécessaire reste compatible avec votre logement et vos appareils. Ce changement demande de revoir le schéma du tableau, le raccordement et parfois le disjoncteur général. Le passage doit être étudié avec soin pour éviter de perdre en confort électrique ou de bloquer une machine spécifique.

Comment répartir les appareils sur les trois phases ?

La répartition doit suivre la puissance de chaque appareil : chauffage, machine, prises et éclairage ne pèsent pas pareil sur le tableau. L’idée est de répartir les gros consommateurs sur des phases différentes pour garder un bon équilibrage. Un schéma simple aide à visualiser la charge électrique et à éviter qu’une phase soit trop sollicitée.

Quels sont les composants essentiels d’un tableau triphasé ?

Les composants essentiels sont le disjoncteur général, les différentiels, les disjoncteurs divisionnaires, les modules de répartition et les borniers de neutre. Le tableau électrique triphasé doit aussi permettre un câblage clair entre les phases et les circuits. Sans ces éléments, l’installation perd en sécurité et en lisibilité.

Faut-il faire appel à un professionnel pour la rénovation ?

Oui, faire appel à un professionnel est fortement conseillé pour une rénovation électrique triphasée, surtout si le tableau est ancien ou complexe. Un électricien vérifie la norme, le câblage, le disjoncteur et l’équilibrage des phases avec précision. Vous gagnez en sécurité, en fiabilité et en tranquillité sur le long terme.
